Intelligente Verknüpfungen zehnmal schneller erstellen
In SOLIDWORKS führen oft mehrere Wege zum Ziel. Wir haben für Sie unterschiedliche Methoden zur Verknüpfung von Bauteilen getestet und eine Möglichkeit gefunden, passgenaue Verknüpfungen bis zu zehnmal schneller zu erstellen. Sichern Sie sich durch Ihren Wissensvorsprung einen entscheidenden Zeitvorteil für die nächste Konstruktionsarbeit.
![Intelligente Verknüpfungen zehnmal schneller erstellen](https://www.cad.at/wp-content/uploads/2024/08/Titelbild_TT_SWX_Verknuepfungen.png)
In diesem Beitrag testen wir sechs Verknüpfungsmethoden und zeigen Ihnen mit jeder Stufe, wie Sie Ihre Verknüpfungen weiter optimieren. Fügen Sie Verknüpfungen mit unseren Tipps & Tricks bis zu zehnmal schneller hinzu und sparen Sie wertvolle Zeit.
In unserem Beispiel sollen Einnietmuttern in ein Winkelblech eingefügt werden. Die sieben Bohrungen sind in vier unterschiedlichen Größen ausgeführt. Ziel ist es, die Einnietmuttern für die jeweilige Bohrung so schnell wie möglich in der richtigen Ausführung (M5, M6, M8, M10) zu verknüpfen.

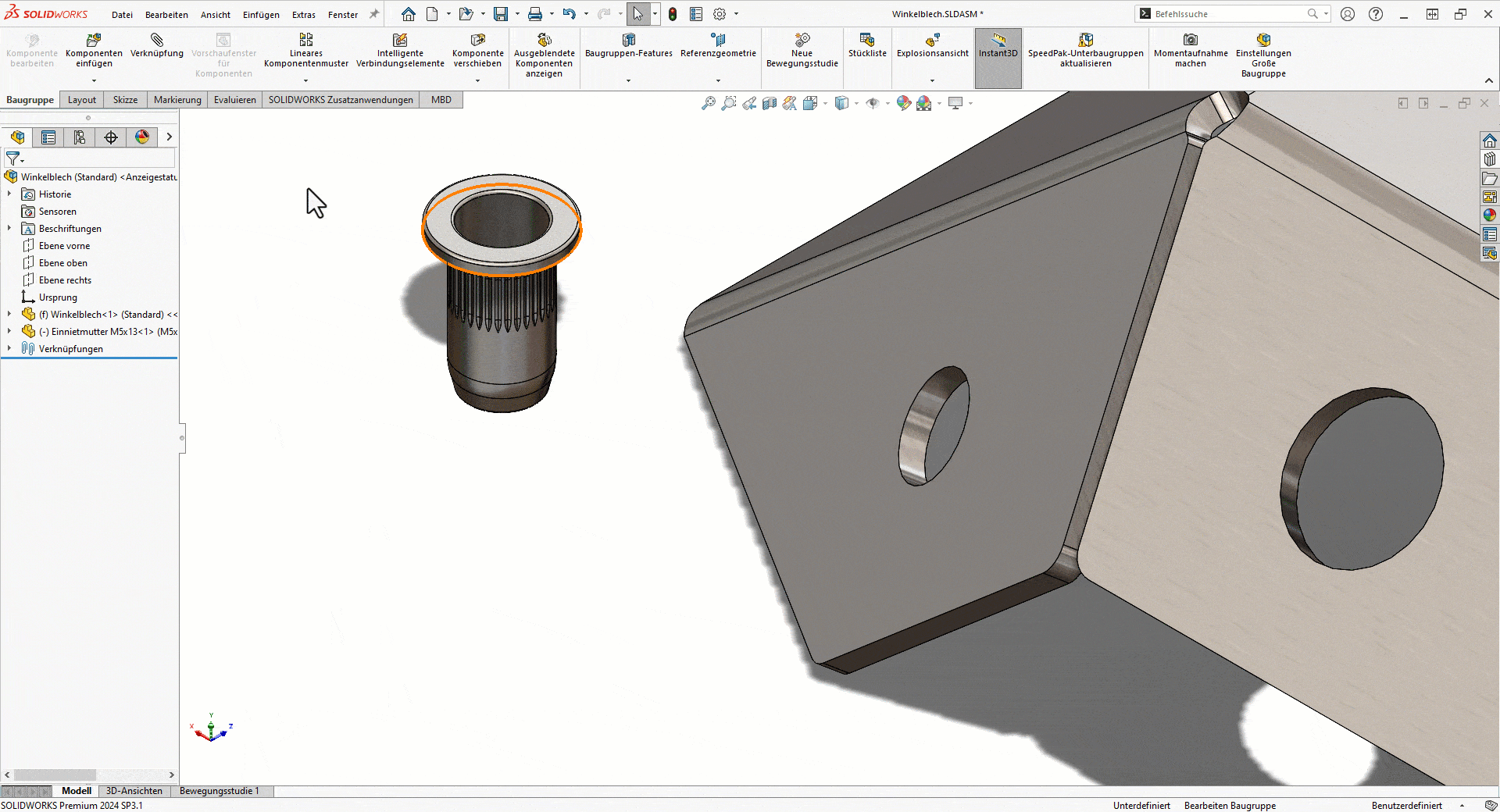

Stufe 1: Verknüpfen Funktion
Verknüpfungszeit 00:02:47
In dieser Stufe haben wir die klassische Verknüpfen–Funktion aus dem Command Manager verwendet. Jede Größe der Einnietmutter ist ein eigenes Teil und wurde manuell über Komponenten einfügen der Baugruppe hinzugefügt. Der große Vorteil der Verknüpfen–Funktion ist das schnelle Ausblenden von Flächen mittels Alt-Taste und die leichte Auswahl der zu verknüpfenden Elemente mittels Verknüpfungsauswahlfenster. Jedoch können, während der Verknüpfen-Befehl aktiv ist, weder Teile eingefügt noch kopiert werden. Somit muss der Befehl immer deaktiviert und danach wieder aktiviert werden, wodurch wertvolle Zeit verloren geht.

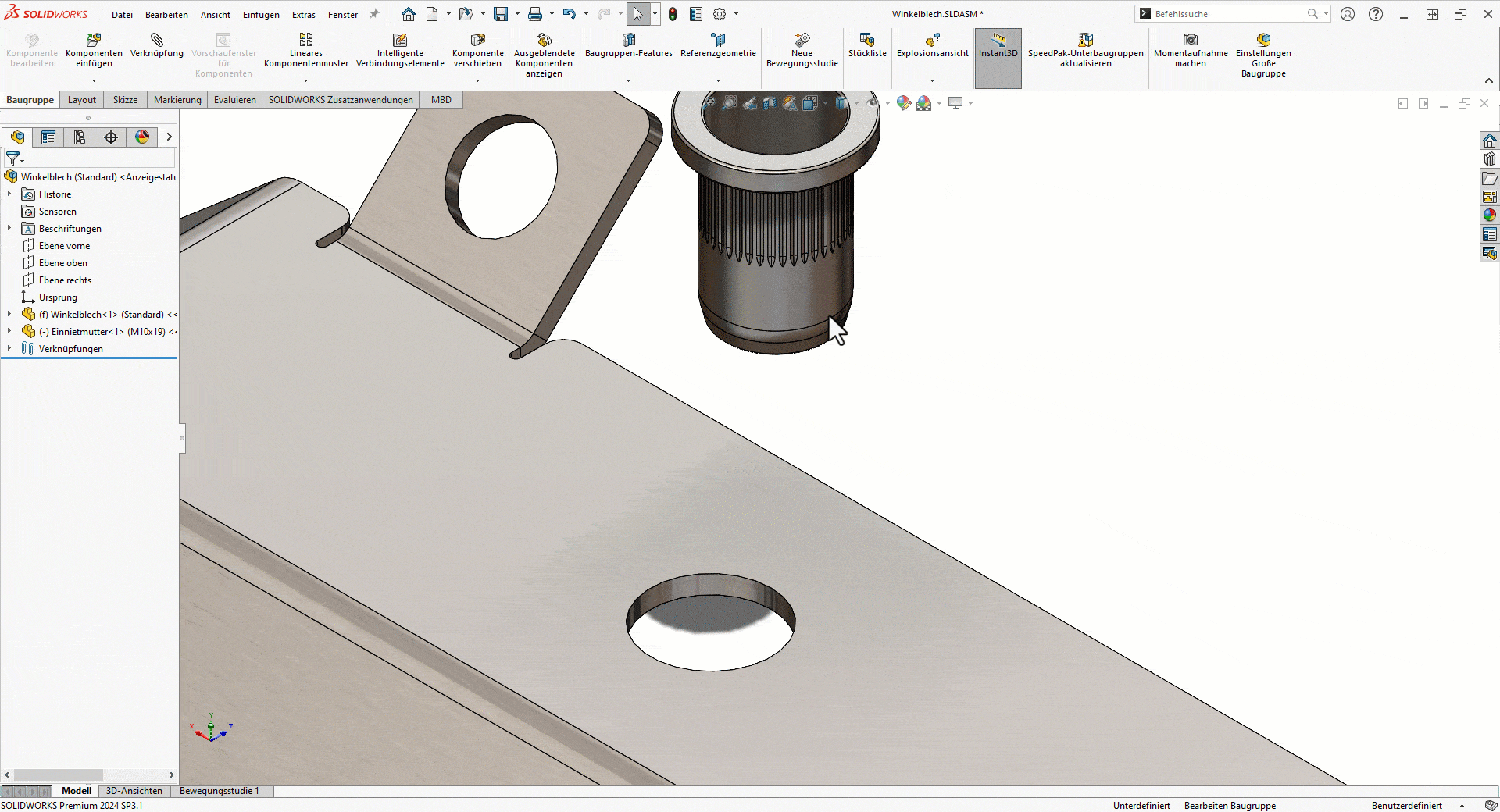

Stufe 2: Schnellverknüpfung und Konfigurationen
Verknüpfungszeit 00:02:15
Um unnötige Mauswege einzusparen, haben wir mittels Strg-Taste + Mausklick eine Schnellverknüpfung durchgeführt. Statt wiederholtem Einfügen haben wir die bestehenden Komponenten kopiert. Durch das Hinzufügen von Konfigurationen ist eine schnelle Größenanpassung der Teile möglich. So werden schon jetzt 30 Sekunden eingespart.

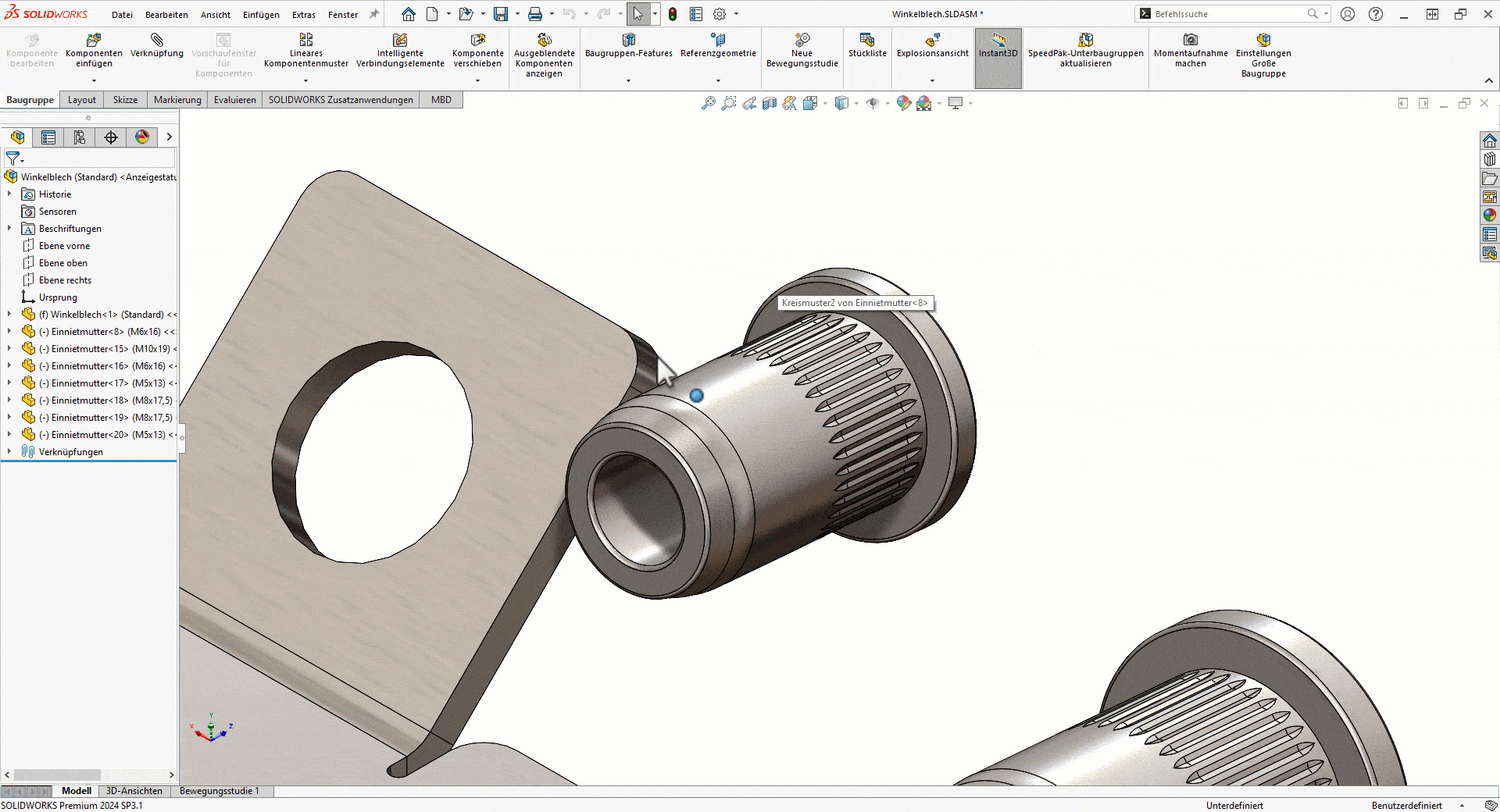

Stufe 3: Intelligente Verknüpfung mit Alt-Taste
Verknüpfungszeit 00:01:21
Um die Verknüpfungszeit noch weiter zu reduzieren, verwenden wir die intelligente Verknüpfung. Mit der Befehlsfunktion Alt-Taste und dem Ziehen der Kante auf die Bohrung wird automatisch eine deckungsgleiche und konzentrische Verknüpfung erstellt. Um das Handling zu vereinfachen, empfehlen wir, die zu verknüpfende Komponente mit der gedrückten rechten Maustaste zu rotieren. So ist die Kante leicht anwählbar und die intelligente Verknüpfung kann schnell und in der richtigen Ausrichtung durchgeführt werden. Diese Methode ist so effizient, dass weitere 55 Sekunden eingespart werden.

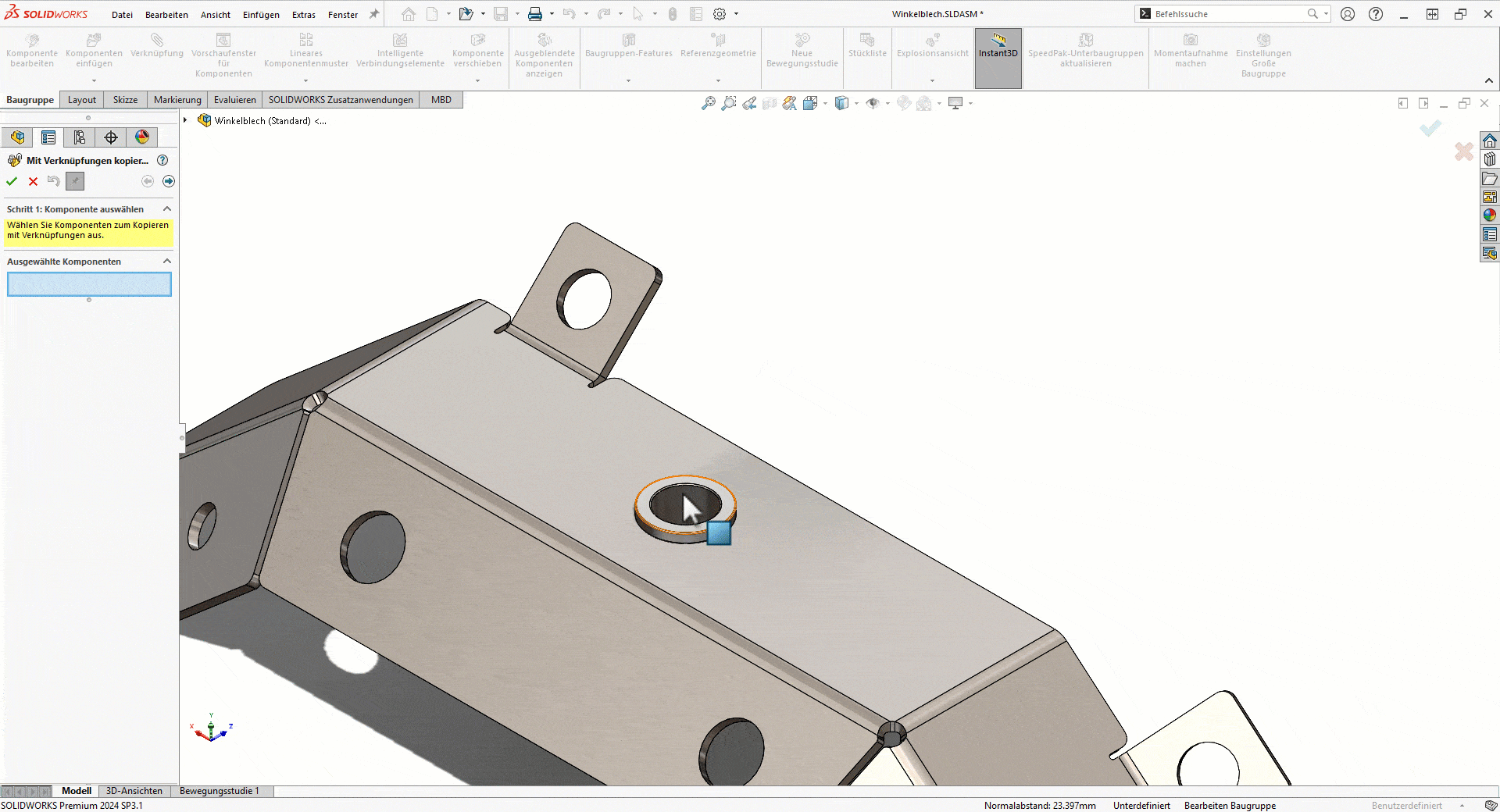

Stufe 4: Mit Verknüpfungen kopieren
Verknüpfungszeit 00:01:20
Durch die Funktion mit Verknüpfungen kopieren wird neben der Komponente auch die Verknüpfung kopiert. Das ermöglicht uns ein schnelles Einfügen unabhängig von der Ausrichtung der Baugruppe. Da die Funktion intelligente Verknüpfung aus Stufe 3 schon sehr schnell zu einem Erfolg führt, gibt es in unserem Beispiel hier kaum einen signifikanten Unterschied in der Verknüpfungszeit. Anders würde die Situation bei großen Baugruppen und vielen Verknüpfungsteilen aussehen. Ohne manuelles Kopieren und erneutes Einfügen führt die Funktion mit Verknüpfungen kopieren dann schnell zu einer entscheidenden Zeitersparnis.

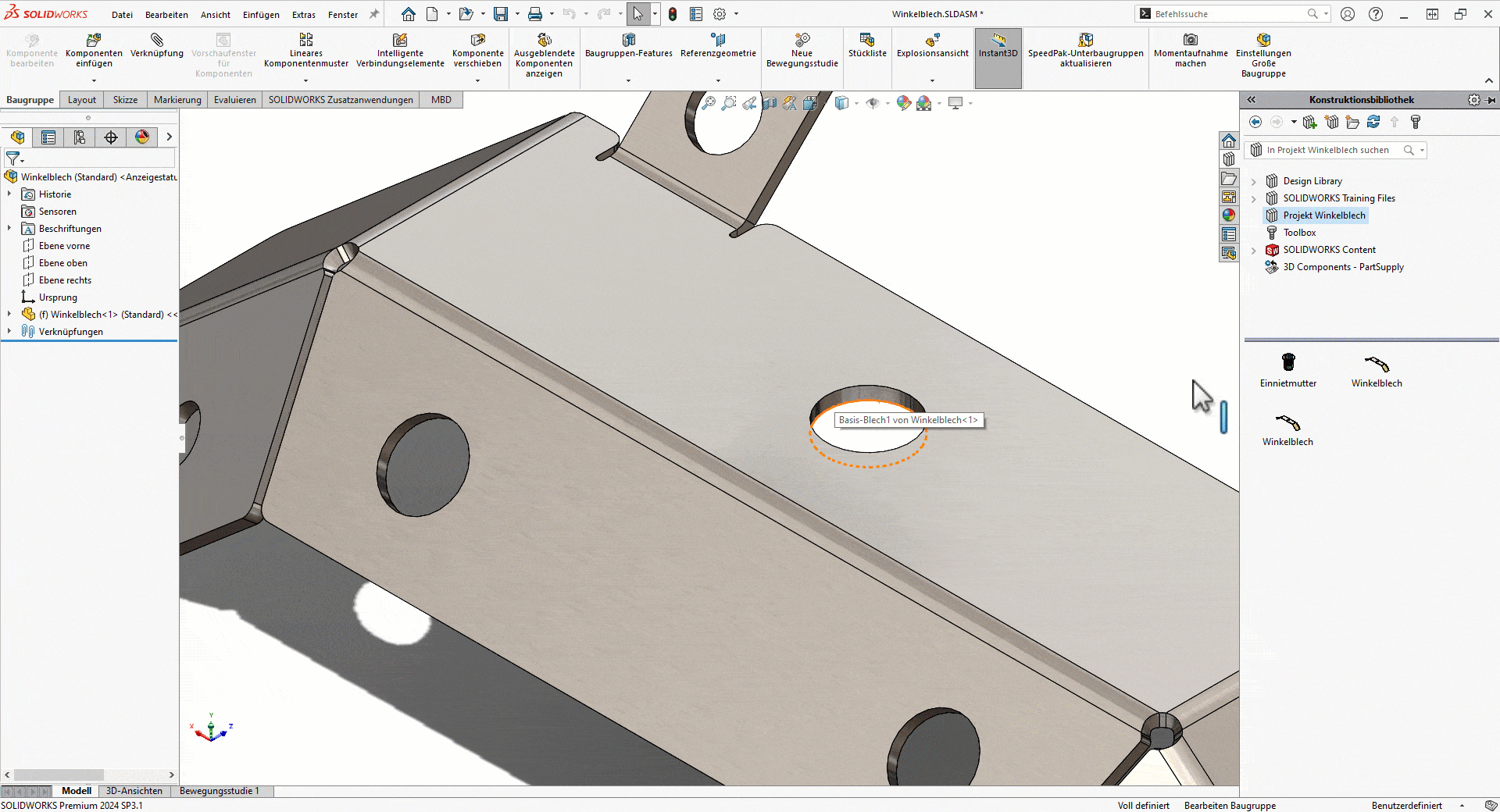

Stufe 5: Verknüpfungsreferenz
Verknüpfungszeit 00:00:41

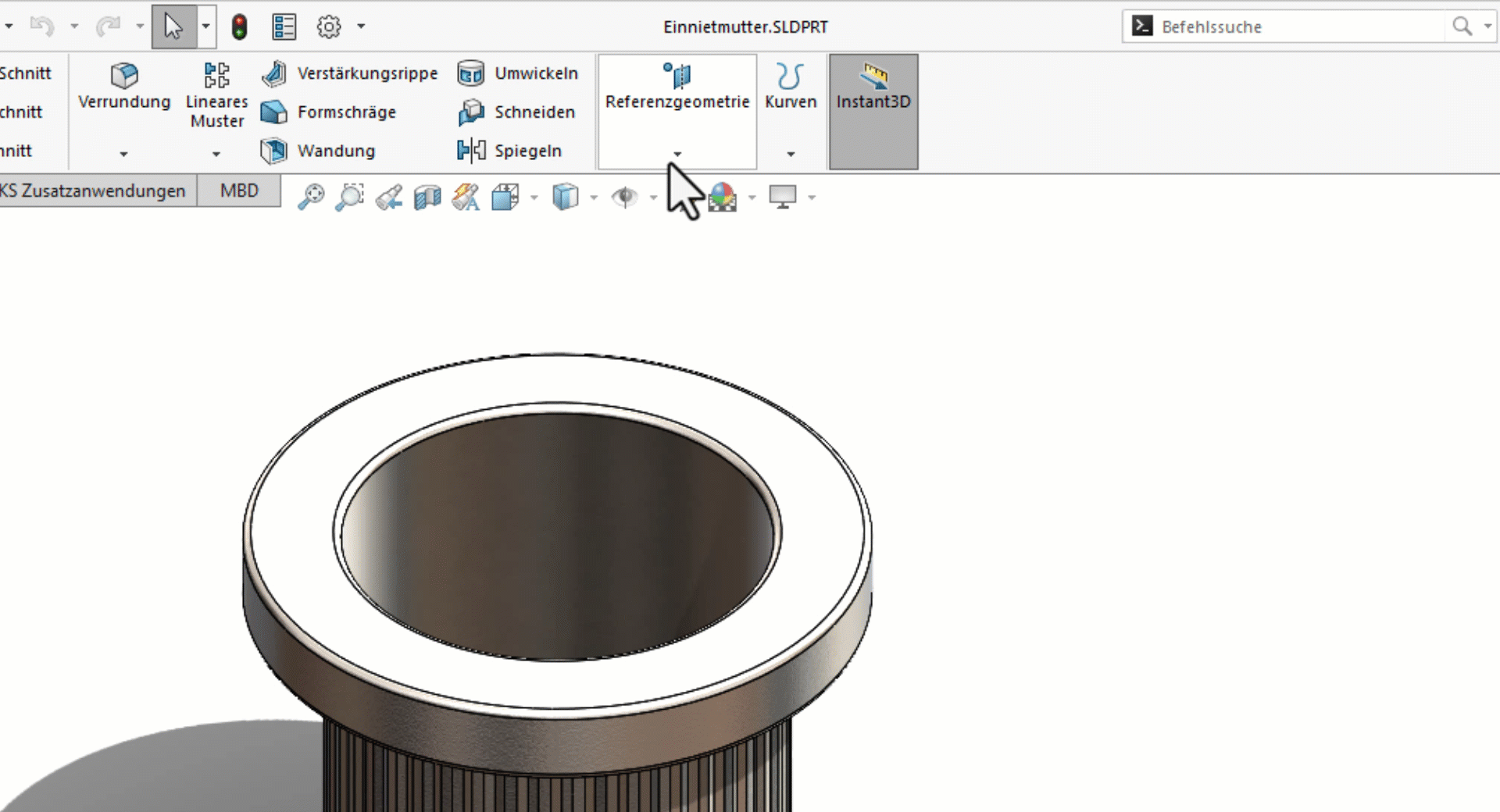

In Stufe 5 reduzieren wir die Verknüpfungszeit auf ein Minimum. Wir haben der Einnietmutter eine Verknüpfungsreferenz hinzugefügt. Als primäres Referenzelement wurde die Kante zwischen dem Zylindermantel und der planaren Deckfläche verwendet. So wird neben der konzentrischen Verknüpfung auch noch eine deckungsgleiche Verknüpfung mit der Bohrung eingefügt. Mit einer Bearbeitungszeit von 41 Sekunden sind wir nun bei der schnellsten Verknüpfungsvariante angelangt. Der jetzt noch bleibende, limitierende Zeitfaktor ist das Anpassen der Größe bzw. das Wechseln der Konfiguration.

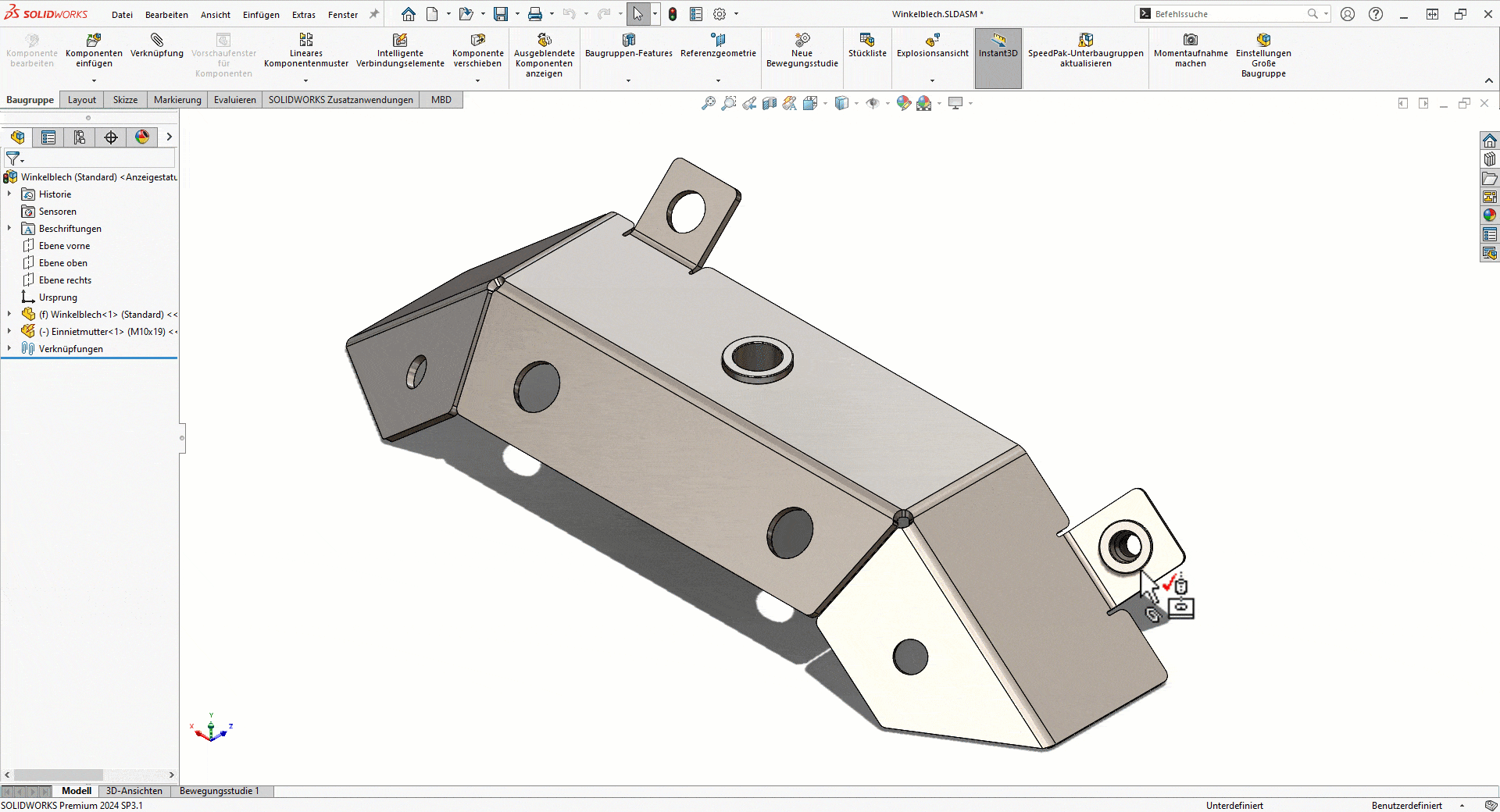

Stufe 6: Intelligente Komponente
Verknüpfungszeit 00:00:15

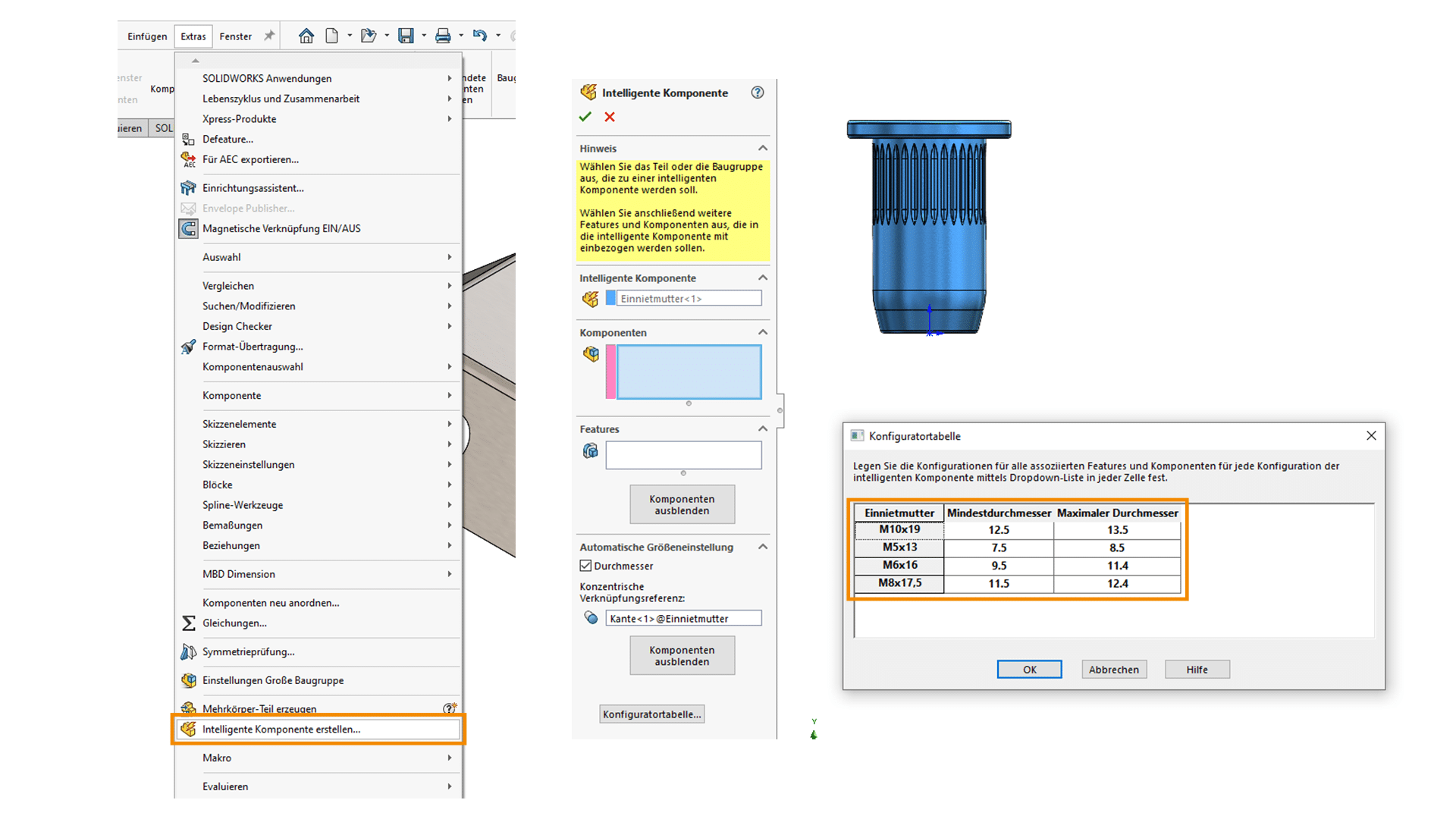

Um nun auch die Größenanpassung der Einnietmutter zu optimieren, wird diese als intelligente Komponente definiert. Die Ausführung dieser Funktion erfolgt in der Baugruppe über das Menü-Feld Extras und der Option intelligente Komponente erstellen. Wenn dem Teil, wie auch in unserem Beispiel, Konfigurationen hinterlegt sind, ist es möglich, die automatische Größeneinstellung mittels Durchmesser einzufügen. In der Konfigurationstabelle müssen die minimalen und maximalen Durchmesser der Grundbohrungen angegeben werden. Anhand der jeweiligen Bohrungsgröße wird sofort die korrekte Konfiguration eingefügt.
Die intelligente Verknüpfung fügt automatisch eine Verknüpfungsreferenz hinzu. Diese besteht jedoch meist nur aus einer konzentrischen Verknüpfung und kann, wie in Stufe 5 manuell angepasst werden. Achten Sie darauf, dass die Unterdrückung bei den intelligenten Verknüpfungen und die dazugehörige Verknüpfungsreferenz im Featurebaum bei allen Konfigurationen aufgehoben ist. Andernfalls funktionieren die Größenanpassung und die automatische Erstellung von Verknüpfungen nicht bei jeder Konfiguration.
Unser SOLIDWORKS Experte Maximilian König erklärt Ihnen alle Schritte auf dem Weg zur schnellsten Verknüpfung nochmal anschaulich in unserem neuen Video. Wir hoffen, dass Ihnen das Video gefällt, für weitere SOLIDWORKS Tutorials abonnieren Sie gerne unseren YouTube-Kanal.
